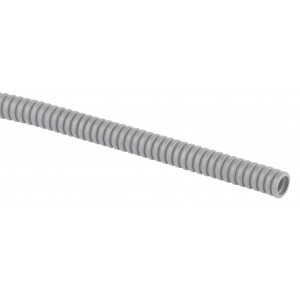

Эра Труба гофрированная ПВХ GOFR-50-15-PVС-SIMPLE серая 50мм с зондом 15м Б0061049
Труба гофрированная ПВХ ЭРА GOFR-50-15-PVС-SIMPLE серая 50мм с зондом 15м Используется для прокладки электрического, компьютерного телефонного кабелей. Труба этого типа прокладывается в стенных штробах, в пустотах фальш-потолков и фальш-стен, в стяжке полов или под фальш-полами. Трубы эластичны и износостойки, не деформируются при сдавливании или скручивании, не ломаются при монтаже.
Купить по низким ценам Эра Б0061049Труба гофрированная ПВХ ЭРА GOFR-50-15-PVС-SIMPLE серая 50мм с зондом 15м Используется для прокладки электрического, компьютерного телефонного кабелей. Труба этого типа прокладывается в стенных штробах, в пустотах фальш-потолков и фальш-стен, в стяжке полов или под фальш-полами. Трубы эластичны и износостойки, не деформируются при сдавливании или скручивании, не ломаются при монтаже.
Внутренний диаметр | 39,6мм |
Диаметр | 50мм |
Диэлектрическая прочность | не менее 2000В (15 мин, при частоте 50 Гц) |
Климатическое исполнение | УХЛ2 |
Материал | самозатухающий ПВХ |
Наличие аллергенов и резких запахов | нет |
Наличие категории ЛВЖ и ГЖ | нет |
Наружный диаметр | 50мм |
Негорючесть (ПВ-0) | да |
Прочность на разрыв | 200Н |
Сопротивление изоляции | не менее 100 МОм (1 мин, 500 В) |
Сопротивление сжатию | 350Н |
Срок службы | 25лет |
Степень защиты | IP20 |
Температура монтажа | от -5° до +60° |
Тип | легкая |
Упаковка | бухта 15 м |
