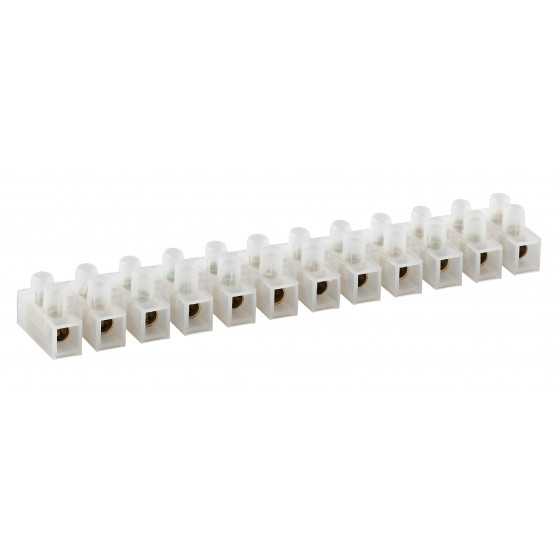

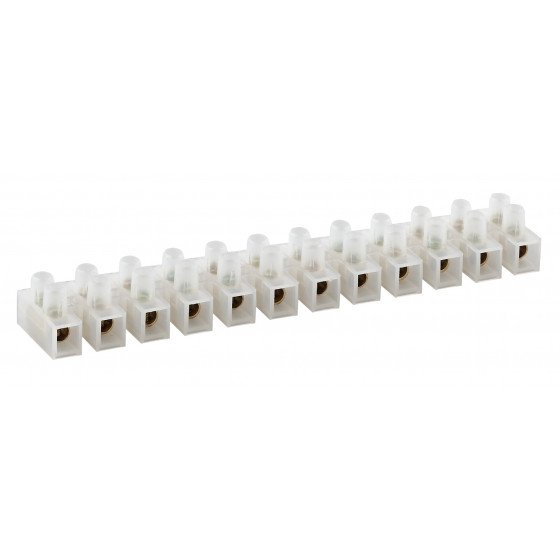

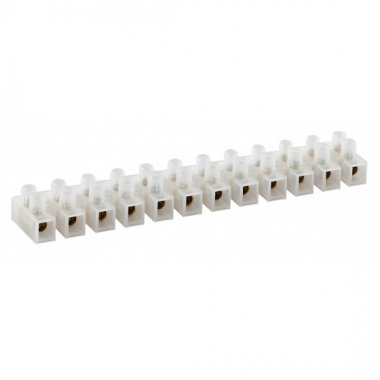

ЭРА NO-222-98 Зажим винтовой

Клеммный зажим (ЗВИ) применяется для винтового соединения проводников, защищая провод от повреждения и исключая возможность замыкания на корпус электроустановки. Используется в электрических цепях с номинальным напряжением до 400В и частотой 50 Гц. Соединение осуществляется с помощью латунных контактов. Жила кабеля или провода фиксируются винтовым зажимом. Изоляционный каркас изготовлен из прозрачного полиэтилена или полипропилена. Клеммная колодка без особого труда разрезается на блоки с необходимым количеством клеммных пар.

Длина, мм
128
Класс негорючести изоляц. материала согл. UL94
V0
Количество зажимов на 1 полюс
2
Количество полюсов
12
Материал изоляции корпуса
Полиэтилен
Номин. (расчетное) напряжение, В
400
Номин. ток In, А
6
Позиция соединения
Сбоку (поперечное)
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм?
0,75…4
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм?
0,75…4
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм?
0,75…4
Рабочая температура, °C
-40...110
Способ монтажа
Непосредственная установка
Срок службы, лет
5
Тип электрич. соединения 1
Винтовое соединение
Тип электрич. соединения 2
Винтовое соединение
Цвет
Белый
Ширина/размер ячейки, мм
8
