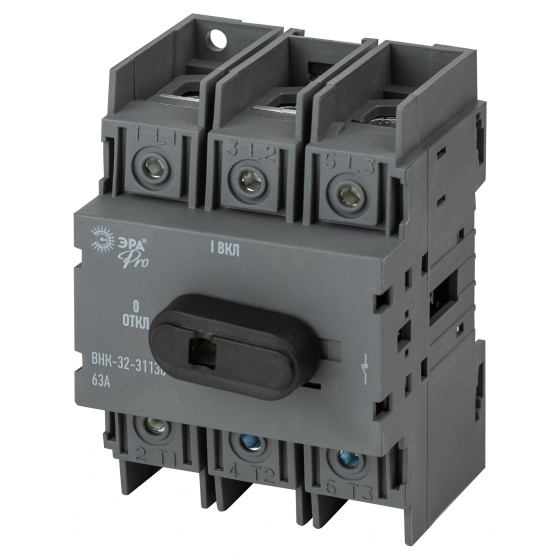

ЭРА ВНК-32-31130 Выключатель-разъединитель

Выключатель-разъединитель предназначен для эксплуатации в электрических цепях переменного тока частотой 50Гц и напряжением до 690В. Используется для включения/отключения электрических цепей в устройствах распределения электрической энергии.

Исполнения выключателей-разъединителей:

- с установленной рукояткой для управления;

- реверсивные, с установленной рукояткой для управления.

Реверсивные выключатели-разъединители предназначены для переключения нагрузки на резервную линию с разрывом питания. Электрические характеристики реверсивных выключателей-разъединителей ВНК позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей. Выключатели разъединители ВНК имеют возможность подключения дополнительного четвертого полюса (модели 160-400А)

Кол-во полюсов
3P
Модель
ВНК
Наличие аллергенов и резких запахов
нет
Наличие категории ЛВЖ и ГЖ
нет
Номинальный ток, А
80A
Серия устройства
ЭРА PRO
Страна производства
Китай
Температурные ограничения хранения и перевозки
нет
Тип устройства
Выключатель-разъединитель
Характеристика срабатывания (кривая)
-
Ширина
0
Подходит для монтажа на шину
Нет
Пригоден в качестве сервисного выключателя
Нет
Номинальная мощность в рабочем режиме при AC-23, 400 В
0
Номинальная мощность в рабочем режиме при AC-3, 400 В
0
Номин. кратковременно выдерживаемый ток Icw
0
Цвет управляющего элемента
Черный
Подходит для напольного монтажа
Нет
Подходит для монтажа на передней стенке, 4 отверстия
Да
Подходит для фронтал. монтажа через 4 отверстия
Да
Подходит для фронтал. монтажа в центре
Да
Подходит для установки в распределит. щит
Да
Компактная версия выключателя-разъединителя
Нет
Подходит для промежуточного монтажа
Да
Макс. допустимое раб. напряжение Ue AC
690
С защитой от ошибочных действий
Нет
Моторный привод опционально
Нет
Напряжение дополнит. расцепителя
Нет
Конструкция прибора
Комплектное устройство в корпусе
Номинальный постоянный ток при AC-21, 400 В
0
Коммутируемая мощность при 400 В
0
Реверсивный переключатель
Нет
Степень защиты (NEMA)
Прочее
Пригоден в качестве предохранительного выключателя
Нет
Пригоден в качестве главного выключателя
Да
Глубина
0
С осью-переходником
Да
Номин. коммутируем. мощность при AC-3, 400 В
0
Номин. напряжение изоляции Ui
690
Глубина корпуса
0
Ширина корпуса
0
Высота корпуса
0
Количество вспомогат. нормально разомкнутых (НО) контактов
0
Количество вспомогат. нормально замкнутых (НЗ) контактов
0
Номин. продолжительный ток Iu
63
Количество полюсов
3
Номин. раб. напряжение
690
Тип элемента управления
Ручка-переключатель поворот.
Длина
0
Условный номин. ток короткого замыкания Iq
0
Ширина в поперечном сечении
0
Степень защиты (IP), передняя сторона
IP20
Количество вспомогат. переключающих контактов
0
Количество выключателей/переключателей
0
С блокировкой/запираемый (-ая)
Да
Моторный привод встроенный
Нет
Тип подключения силовой электрич. цепи
Болтовое соединение
Пригоден в качестве устройства аварийной остановки
Да
Номинальный постоянный ток при AC-23, 400 В
0
